热红外机芯输入采用逐行BT.656数据协议输入至Tofu系列模块,接口形态支持FPC 0.5mm 16P形式或CameraLink Base电气接口,均采用BT.656时序。
1280x1024分辨率热红外支持BT.1120数据协议,请详见【BT.1120视频输入要求】。

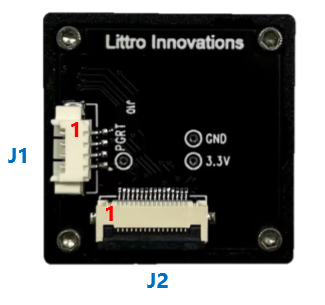

热红外机芯端参考如下接口定义 注意!此端口为机芯端接口要求。
J1接口定义 (1.25mm×4P,非必须)
引脚号 | 信号 | 说明 |
---|---|---|
1 | TXD | 3.3V TTL TXD |
2 | RXD | 3.3V TTL RXD |
3 | GND | 电源地 |
4 | 12V | 可用于机芯供电,若不需要可悬空 |
J2接口定义(上翻盖下接 0.5mm×16P FPC)
引脚号 | 信号 | 说明 |
---|---|---|
1, 2 | GND | 信号地 |
3 | NC | |
4 | CLK | BT.656 时钟 |
5, 6 | NC | |
7 | DATA7 | 🪄 BT.656 数据 |
8 | DATA6 | |
9 | DATA5 | |
10 | DATA4 | |
11 | DATA3 | |
12 | DATA2 | |
13 | DATA1 | |
14 | DATA0 | |
15 | NC | |
16 | VCC3V3 | 可用于机芯供电,若不需要可悬空 |
🪄BT.656逐行数据与时钟信号电平:
Tofu3 要求3.3V电平
Tofu5,Tofu6 要求1.8V电平
热红外机芯逐行BT.656时序要求

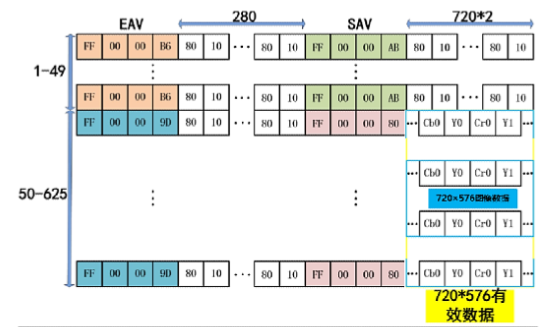

BT.656 逐行协议,图像帧频 25Hz Full frame,满足如下具体协议:逐行(625-line,有效总行列大小 720×576),数据位宽 8 位, YCbCr=4:2:2 ,驱动 YCbCr 时钟大小 27MHz,其中 line1-line49 为 无效行数据,line50-line625 为有效行数据(逐行输出),在有效行数据中,640×512 图像拉伸到720×576 。其时序说明图如图 1 所示:
图1

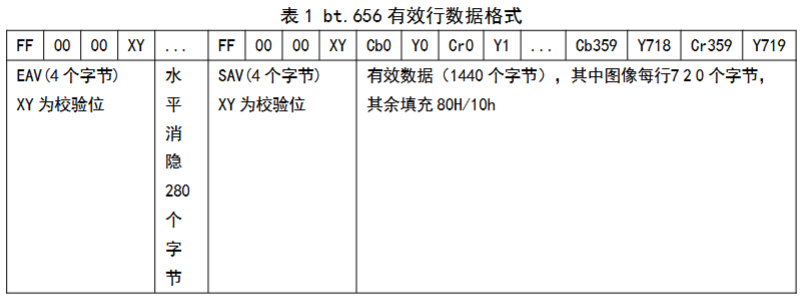

有效行数据格式如表 1 所示:

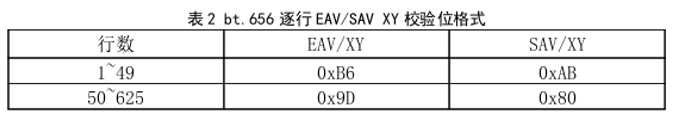

BT.656 逐行 EAV/SAV XY 校验位的格式如表 2 所示
接插件为标准Cameralink Base型MDR26接插件,提供接口转换板。此种方式下采用标准CameralinkBase电气接口,时序改为采用BT.656时序规则。

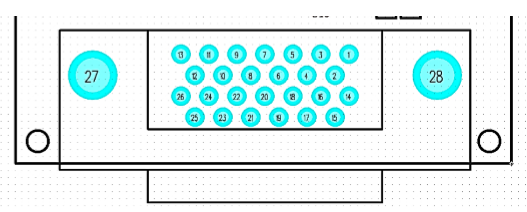

CameraLink输入接插件定义

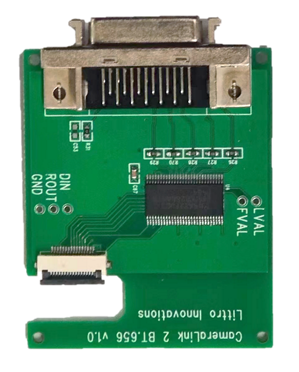

CameraLink接口板
引脚号 | 信号 | 说明 |
---|---|---|
25 | DATA0- | 差分数据 |
12 | DATA0+ | |
24 | DATA1- | |
11 | DATA1+ | |
23 | DATA2- | |
10 | DATA2+ | |
21 | DATA3- | |
8 | DATA3+ | |
22 | CLK- | 差分时钟 |
9 | CLK+ | |
13,26,1,14 | GND | 屏蔽地(与电源地共地) |
热红外时序要求
CameraLink接口输入时序为非标协议,采用BT.656 逐行协议,图像帧频 25Hz,需完全满足与图1所示一致的接口时序要求。
驱动 YCbCr时钟为 27MHz,其中 line1-line49 为 无效行数据,line50-line625 为有效行数据(逐行输出),在有效行 数据中,建议640×512 图像拉伸到720×576,若无法实现拉伸可在四周补黑边 。
数据信息中Y数据为经过DDE增强后的8位图像数据,Cb/Cr数据固定填写0x80。详细时序见图1。

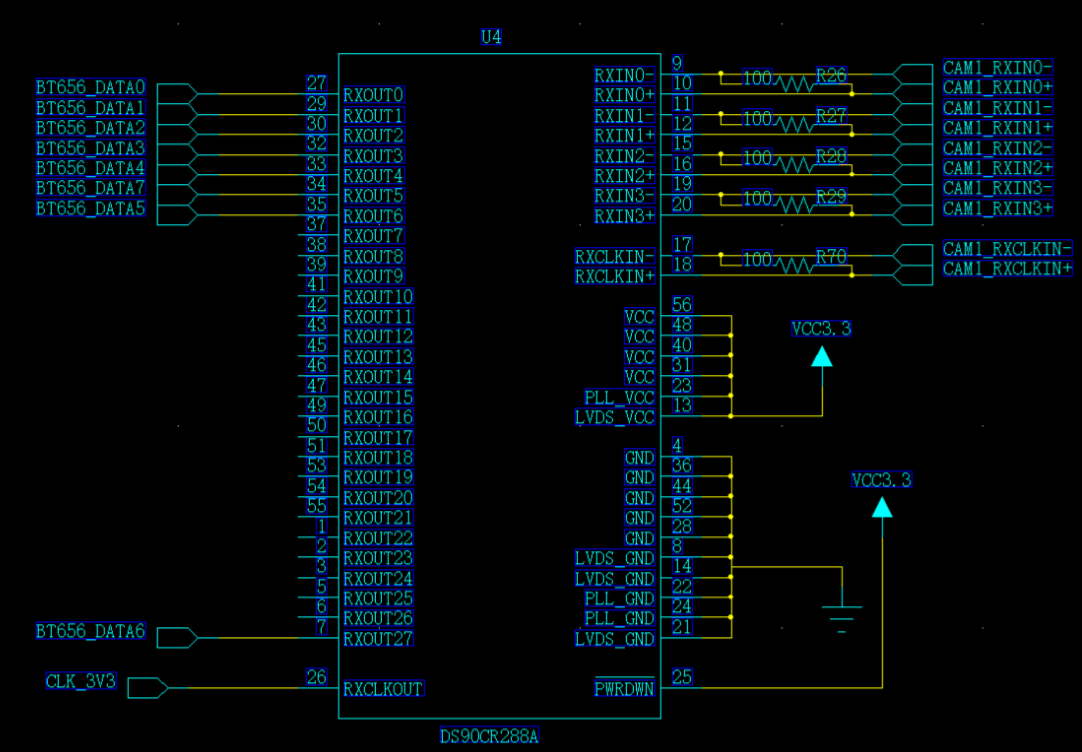

CameraLink接收部分接口部分图纸:
